Unifikacja złącza na płytkach
Zdefiniowanie i zunifikowanie złącza pozwoliło członkom zespołu szybko przepinać się między różnymi produktami, jednocześnie zapewniając łatwość programowania czy pomiarów prądu.
- Rok
- 2025
W ramach własnej inicjatywy stworzyłem zestaw płytek:

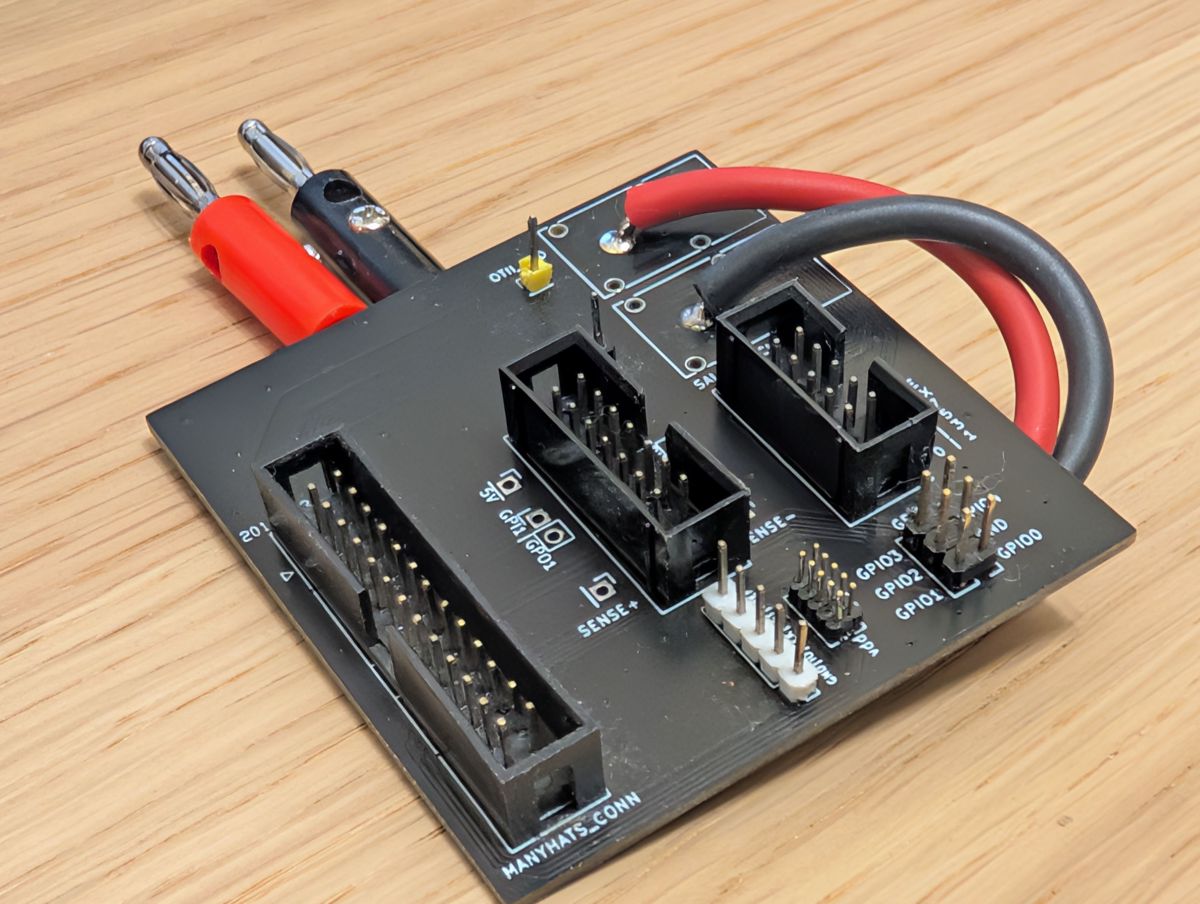

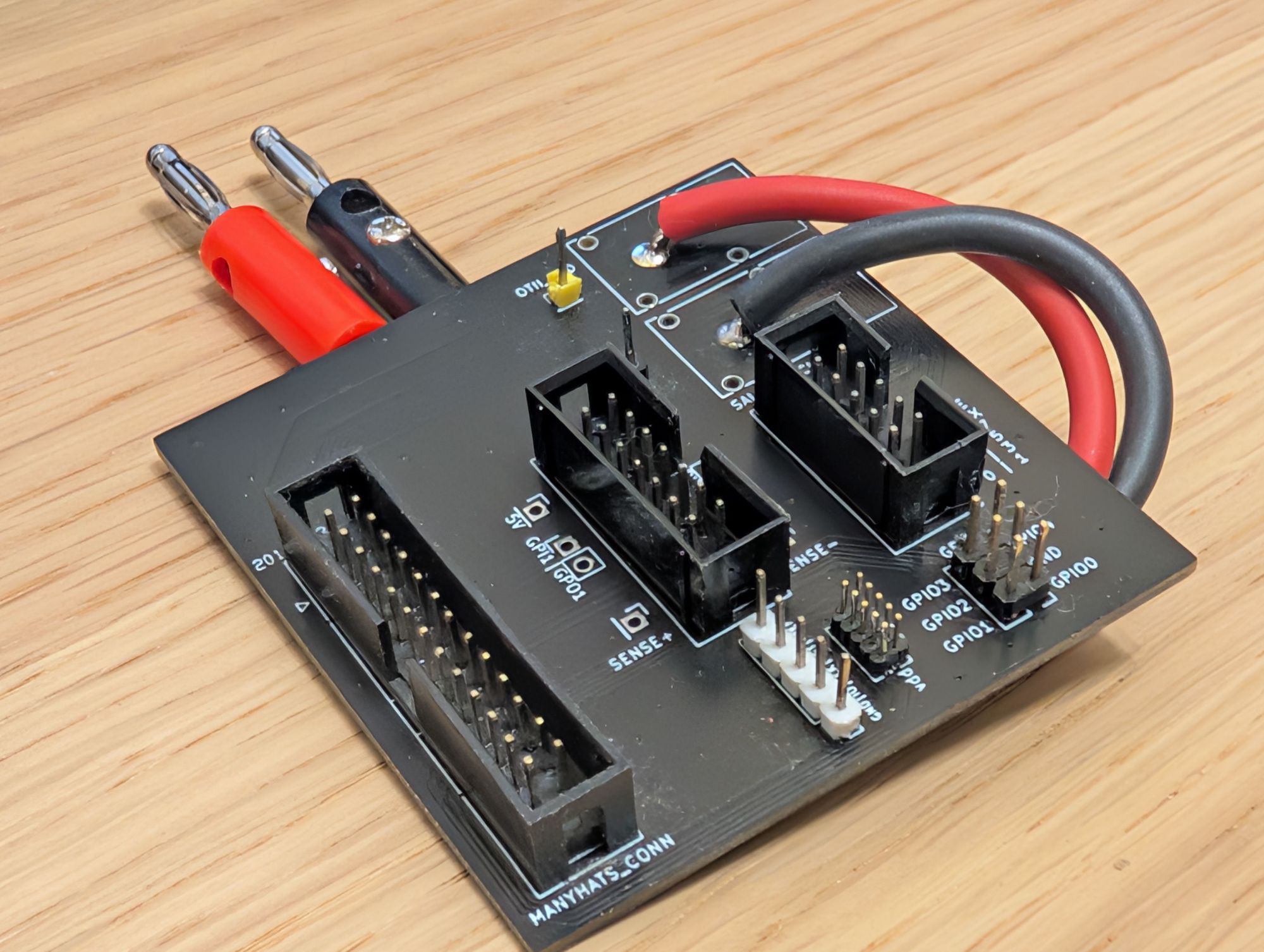

- Toolset - główna, statyczna płytka. Do niej podpięty jest profiler (np. Otii), Saleae czy programator. Można traktować go jak hardware’ową stację dokującą

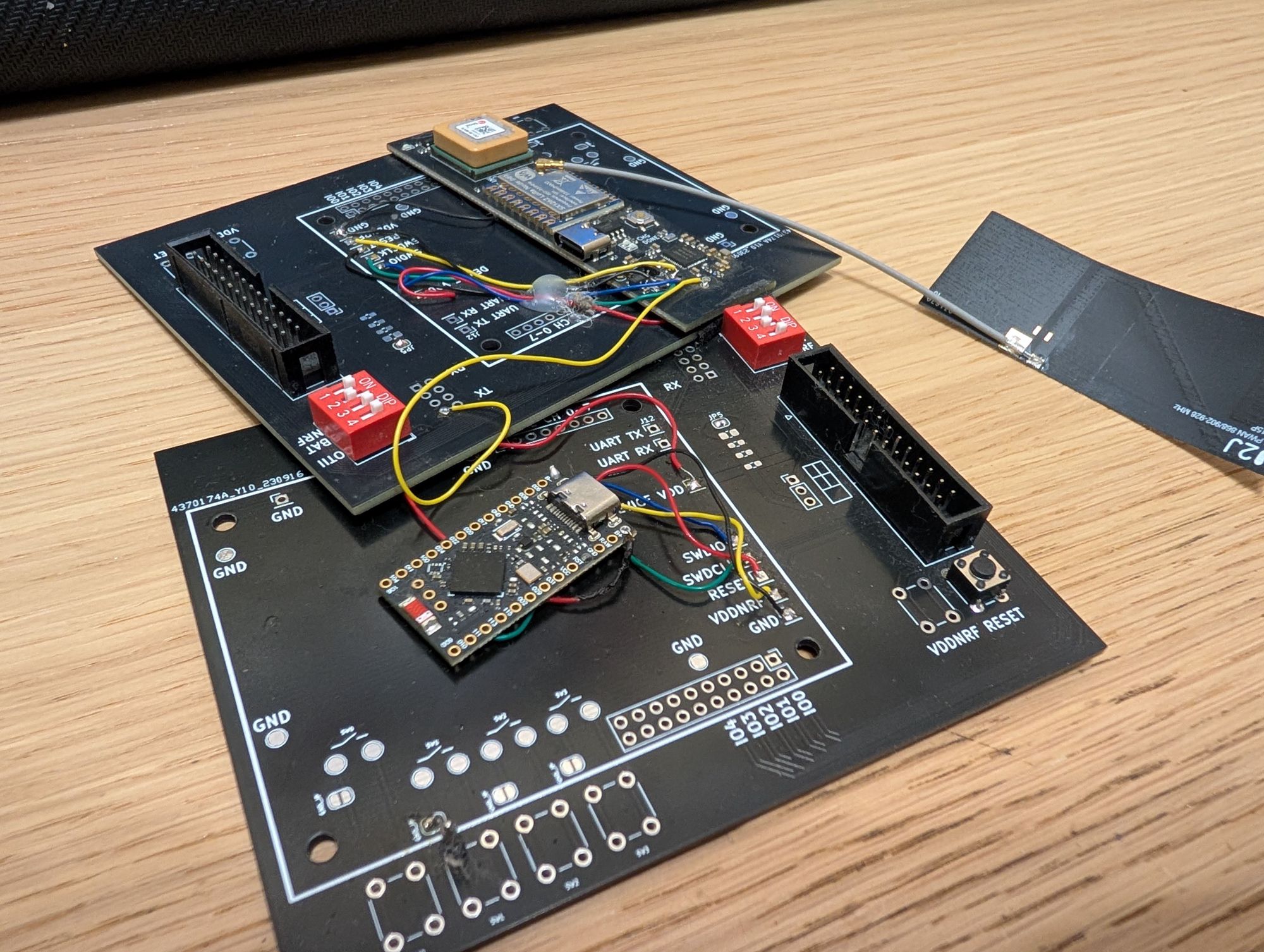

- Protoboard - płytka będąca podstawką. Ma jasno opisane piny, miejsca na przyciski czy przełączniki i dodatkowe zworki. Do niej lutuje się gotowe płytki

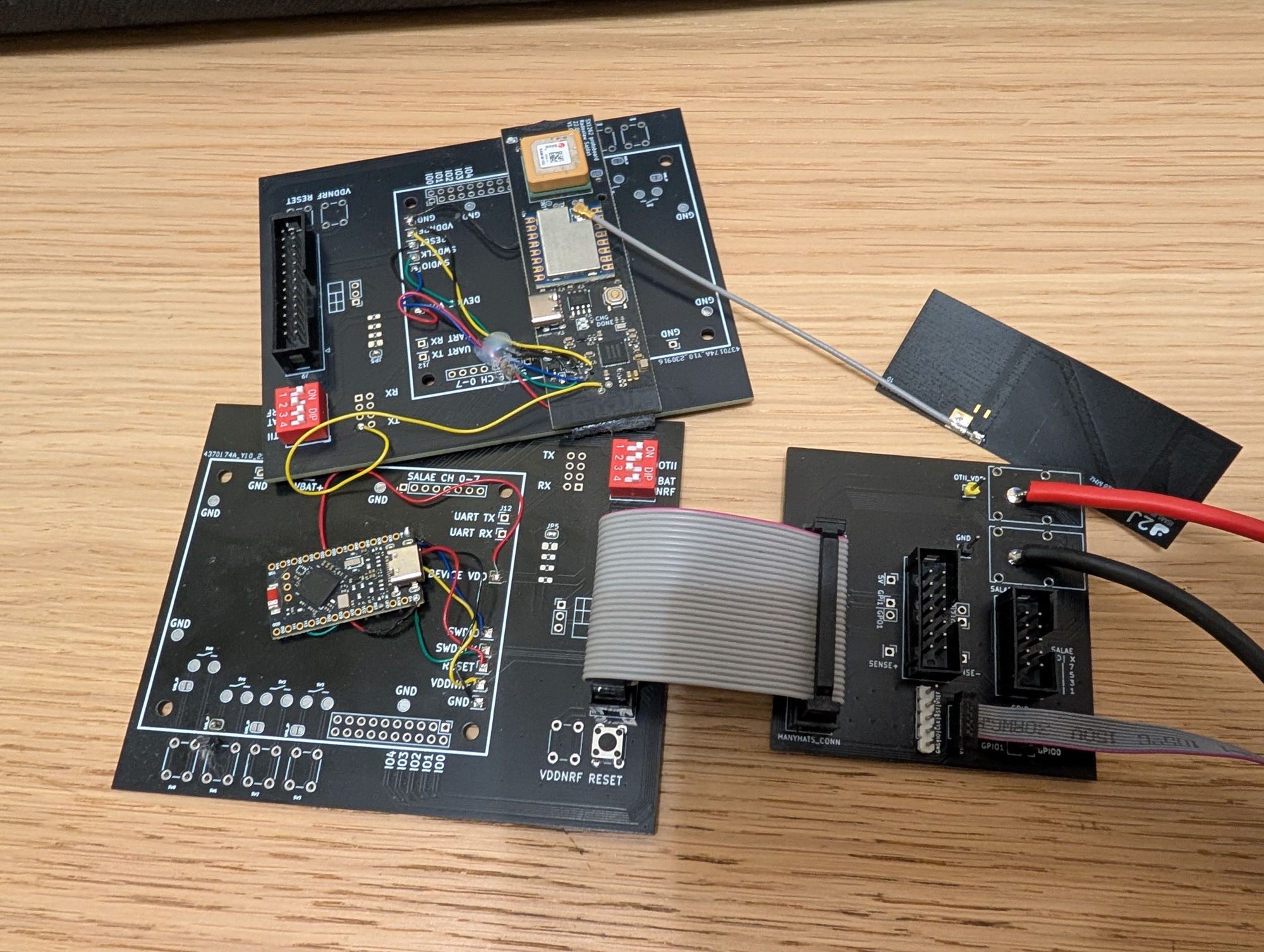

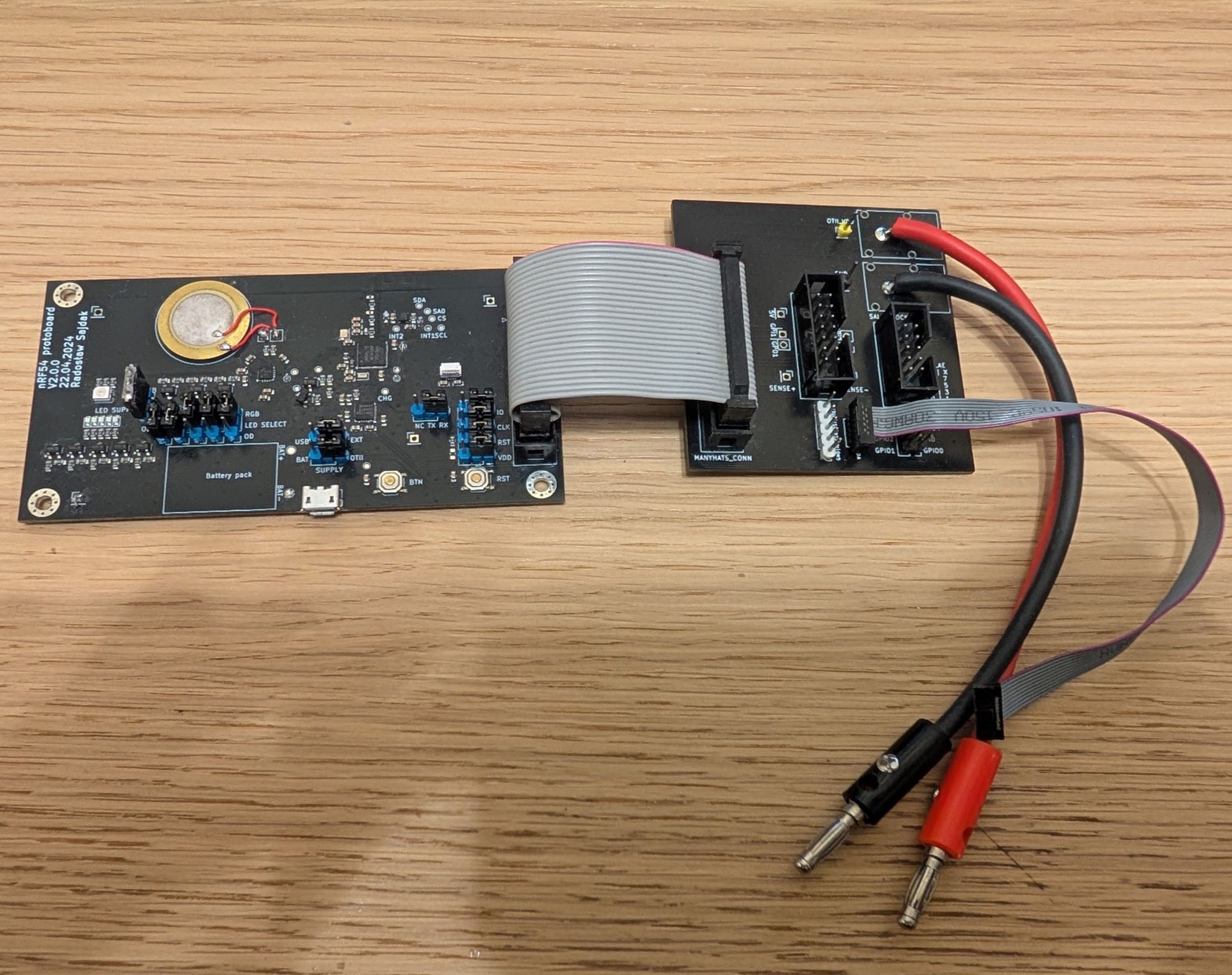

Zestaw pozwala więc przepinać różne protoboardy, między jednym toolsetem. Likwidując konieczność wiecznego podpinania/lutowania przewodów SWD, zasilania itp.. Raz przylutowaną płytkę można osłonić obudową wydrukowaną w 3D - niemal zupełnie wykluczając możliwość uszkodzenia raz zlutowanego protoboarda.
